Exploration minière

Détection des filons

Detect dike

Pour les applications en exploration minière, la méthode et l’équipement à utiliser dépendent de la façon dont le métal précieux est concentré ou présent dans les roches, de la taille du gisement et aussi de sa profondeur.
Si le métal précieux est concentré dans un filon, sa détection peut être réalisée par le profilage de résistivité avec le Promis (profilage EM type Slingram), ou avec le T-VLF pour imager la résistivité, ou la gamme Syscal pour mesurer la résistivité électrique ou la polarisation provoquée (Syscal R1 / Syscal R2 / Syscal Pro).

L'exemple suivant démontre comment un filon sub-vertical peut être détecté avec la résistivité électrique et la polarisation provoquée (PP). Ces mesures ont été réalisées au Brésil, avec un Syscal Pro 48 en 20m d’espacement en séquence dipole-dipole. La résistivité électrique indique seulement la présence d'une faille. L’anomalie associée peut être conductrice lorsqu’elle contient un matériel argileux, ou très résistive si elle contient des inclusions de quartz. La polarisation provoquée (calculée ici comme chargeabilité), peut informer de la teneur en sulfure (pyrite, même si elle est dispercée) dans la zone fracturée, et l’éventuelle présence d’or ou d'autres métaux précieux associés.

Locate fault or dike


Pour des applications en profondeur et pour les mesures de polarisation provoquée, nous conseillons de séparer l'émetteur et le récepteur (gamme TIPIX ou VIP associée à la gamme Elrec ou FullWaver). Cette méthode permet le sondage, le profilage et l’imagerie 1D/2D et 3D de la résistivité électrique et de la chargeabilité du sol

Gisements profonds

Deep orebody

Pour les applications en exploration minière, la méthode et l’équipement à utiliser dépendent de la façon dont le métal précieux est concentré ou présent dans les roches, de la taille du gisement et aussi de sa profondeur. Les gisements en profondeur sont généralement difficiles à imager en géophysique et requièrent une vaste tomographie 2D/3D pour en évaluer les volumes et les stocks de minerais.
La gamme de émetteurs VIP combinée avec le Fullwaver permettent ce type d’applications. En effet, avec un placement d’une vingtaine de V-Fullwavers statiques (sans cables entre eux) combinés avec un émetteur et un I-Fullwaver (qui mesure et enregistre le courant d’injection) il est possible de mesurer, d’enregistrer, de traiter et de facilement extraire un modèle 3D de la résistivité électrique et de la polarisation provoquée.

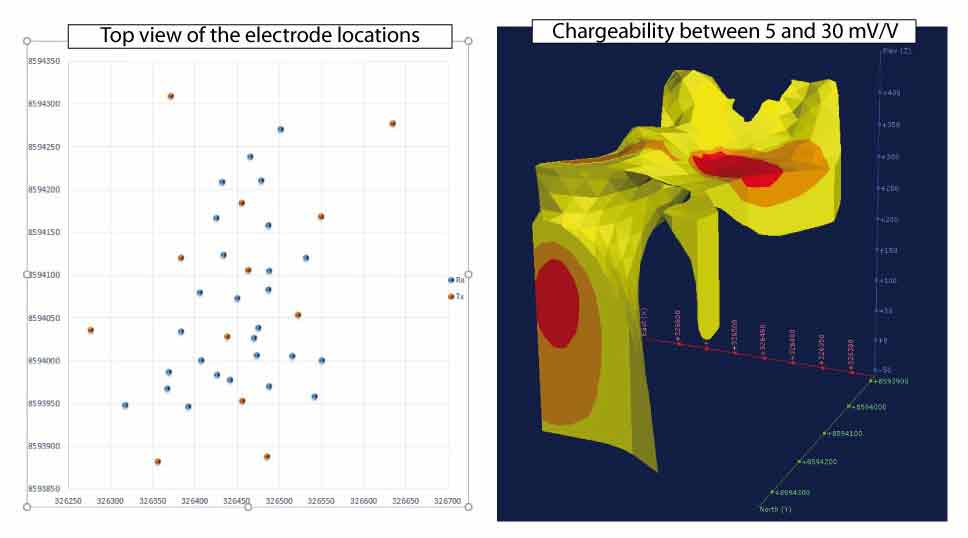

Ci-après la présentation d'un rapide exemple réalisé avec 9 V-Fullwavers et un I-Fullwaver. 27 électrodes de réception statiques durant toute l'acqusition (points bleus sur l’image) ont été déployées sur la zone d’investigation, et 12 électrodes d"injection (points rouges) ont été placés aléatoirement en fonction des possibilités sur le terrain. L'acqusition a été réalisée en configuration pole-dipôle. Dans cette zone montagneuse, 12 hectares ont été couverts (200m max de dénivelé vertical). Le post-traitement automatisé a permis de créer une image 3D de cette superficie en temps record (voir l’image 3D de chargeabilité).

Locate fault or dike


Un travail en 3D est aussi possible avec le receveur Elrec Pro, associé aux boîtiers Switch Pro et ses cables.

Gisements alluvionnaires

Lens type orebody

Pour les applications en exploration minière, la méthode et l’équipement à utiliser dépendent de la façon dont le métal précieux est concentré ou présent dans les roches, de la taille du gisement et aussi de sa profondeur. En fonction de leur profondeur, les gisements de type alluvionnaires peuvent être détectés par la tomographie 2D ou 3D, réalisée avec la gamme des émetteurs TIPIX ou VIP, et associée à la gamme de récepteurs Elrec.

Pour les gisements alluvionnaires, l’installation d’une vingtaine de V-Fullwavers statiques (sans câbles entre eux) combinés avec un émetteur et un I-Fullwaver (qui mesure et enregistre le courant d’injection) il est possible de mesurer, d’enregistrer, de traiter et de facilement extraire un modèle 3D de la résistivité électrique et de la polarisation provoquée.
