Numis Lite

Numis Lite
Numis Lite

Le Numis Lite est un système de sondage de résonance magnétique (RMP) conçu pour la détection directe des eaux souterraines allant jusqu'à 50 m de profondeur.

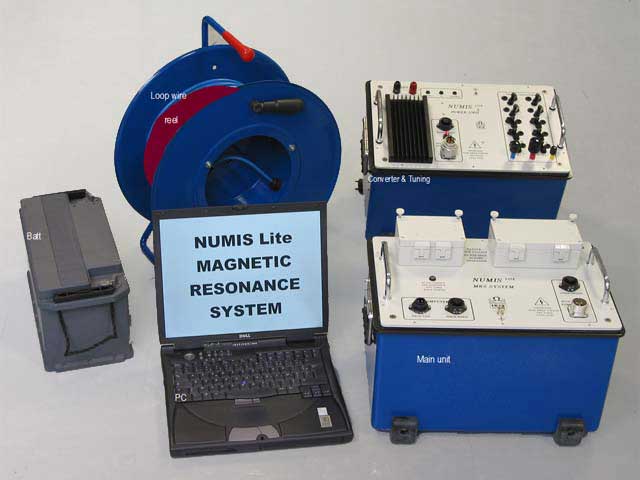

Cet équipement RMP compact comporte :
• un convertisseur / tuning alimenté par deux batteries 12 V,
• une unité émetteur-récepteur pour générer les impulsions et la mesure du signal,
• une boucle de fil utilisée comme bobine d'émission et de réception,
• un ordinateur PC pour contrôler l'ensemble du système, et pour le traitement et l'interprétation des données

La méthode RMP est la seule méthode non invasive qui étudie directement les réservoirs d'eau souterraine à partir des mesures de surface :
Une impulsion de courant, à une fréquence donnée est transmise à la boucle de fil. Les protons de l'eau souterraine sont excités. Le signal produit lors de leur retour à l'équilibre est mesuré avec la même boucle. Pour réaliser un sondage, différents moments d'impulsion (A.ms) sont injectés dans la boucle, tous correspondant à des profondeurs d'investigation différentes.

Cette mesure donne accès à la teneur en eau du sol (%) et à la taille moyenne des pores (perméabilité).

Logiciels

Download
pdf

Prodiviner

Acquisition pour le Numis Plus / Lite

Caractéristiques

Emetteur

Tension:

0 - 2000 Vpp

Courant:

0 - 150A

Moment de l'impulsion:

100 to 6000 A.ms

Batterie:

2 batteries externe 12V

Récepteur

Fréquence d'échantillonnage

4 fois la fréquence de Larmor

Voies de mesure:

1

Bruit du capteur:

Inférieur à 10 nV/√Hz

Dimensions

( L x W x H)

Convertisseur DC/DC : 40 cm x 30 cm x 33 cm
Unité principale Tx/Rx : 43 cm x 30 cm x 30 cm

Poids:

2x20Kg

Température d'opération:

-20 to +70°C

Documentation

pdf
Fiche technique
pdf
Checklist
Méthode du sondage de Résonance Magnétique (principes, equipements, exemples)
