V-FullWaver

V Fullwaver
V Fullwaver
V Fullwaver

Les systèmes Fullwaver ont été spécifiquement développés pour les mesures précises de séries temporelles pour la polarisation provoquée, la résistivité et le potentiel spontanné. Chaque système est totalement indépendant, possède sa propre source d’alimentation, son module GPS et une mémoire digitale pour de stocker jusqu’à 3 mois de données.

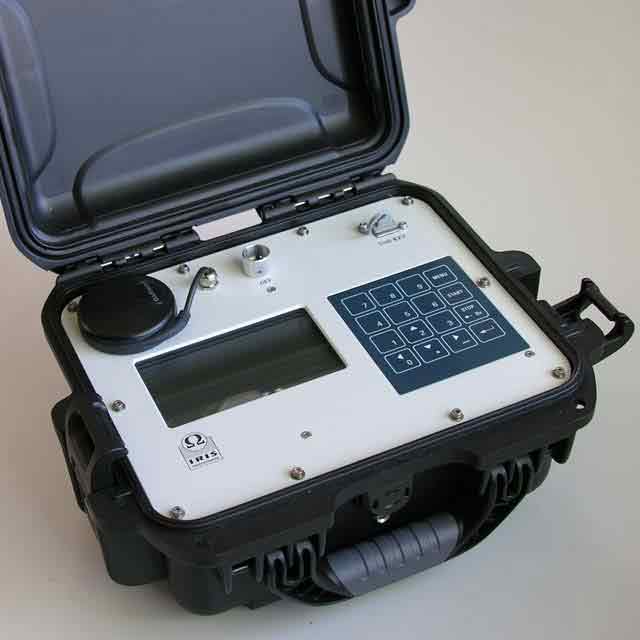

Le V-Fullwaver est un récepteur à 2 voies de mesure. Les échantillons sont enregistrés toutes les 10ms et fournissent un enregistrement de la tension créée par un émetteur indépendant. Ils peuvent être synchronisés au signal GPS PPS, pour permettre un traitement facile du signal. Les données peuvent être téléchargées directement sur une clé USB.

Les séries temporelles enregistrées par les I&V-FullWavers peuvent être traitées ultérieurement avec le logiciel FullWave Viewer qui permet d'adapter le traitement en fonction du rapport signal / bruit, de se focaliser sur les parties stables et précises du signal, de supprimer la PS et de resynchroniser les données si nécessaire. Ce logiciel permet également de traiter automatiquement et rapidement les données, et de les exporter afin d’établir un modèle 3D en quelques minutes.


Les appareils FullWaver ont été conçus pour la mesure de résistivité, de PP et de PS sur de grandes superficies 3D qui peuvent être affectées par une forte topographie. En fonction de la surface d’investigation, 10 dispositifs V-FullWaver ou plus, peuvent être placés aléatoirement sur la zone pour une mesure en continu. En même temps, l'opérateur déplacerait l’émetteur (typiquement VIP) et le I-FullWaver sur la même surface pour effectuer différentes injections. À la fin de la journée, les données de chaque FullWaver devront être copiées sur une clé USB. Si les coordonnées des électrodes ont été entrées dans les appareils, un premier traitement automatique pourra exporter les données de résistivité et de PP avec le logiciel Prosys II. Vous obtiendrez ainsi un premier modèle 3D, en quelques minutes, en gardant la possibilité de traiter ultérieurement toutes les données de l’acquisition.

La vidéo suivante résume la procédure d’opération et d’utilisation des V-FullWaver, avec tout type d'émetteur PP, et reprend les principaux avantages de ce système par rapport aux systèmes non-autonomes.

Logiciels

Download
pdf

Prosys II

Traitement et export des données de résistivité et de PP
Download
pdf

FullWave Viewer

Affichage et traitement des données de PP
Download
pdf

FullWave Designer

Aide à la conception des études FullWaver
Download
pdf

ERT Lab

Logiciel d'inversion 3D de résistivité et de polarisation provoquée
Download
pdf

RES3DINV

Logiciel d'inversion 3D de résistivité et de polarisation provoquée
Download
pdf

FullWave
Locator

Android App pour localiser et stocka position du FullWaver

Caractéristiques

Récepteur

Durée de l'impulsion:

1s, 2s, 4s, or 8s

Voies:

2

Impédance:

100 MOhms

Tension d'entrée:

15V, gain automatique, protection d'entrée 1000 V

1 µV / 0.2%

Résolution / Précision:

GPS:

Pour le positionnement et la synchronisation

Paramètres mesurés:

temps, forme d'onde échantillonnée à 10ms (100Hz), résistivité, potentiel spontanné

Filtrage:

suppression du 50/60 Hz

Stockage:

Jusqu'à 2 mois de séries temporelles

Dimensions

( L x l x H)

31x25x15cm weather proof casing

Poids:

3Kg avec batterie interne

Température max. d'opération:

-20 to +70°C

Documentation

Brochure du système FullWaver
pdf
pdf
Fiche Technique
Excel
Exemple de carnet émetteur
Mode opératoire
pdf
pdf
Checklist
Principles of geophysical methods for groundwater investigations
pdf
